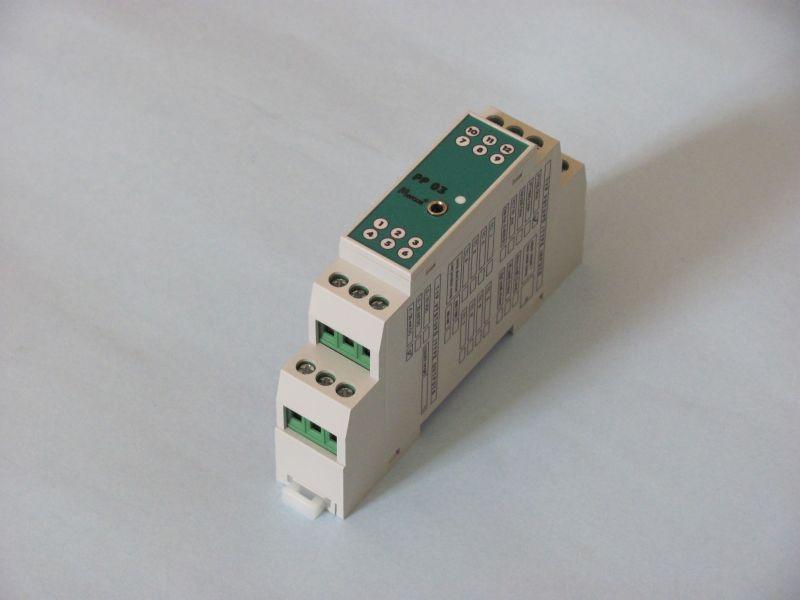

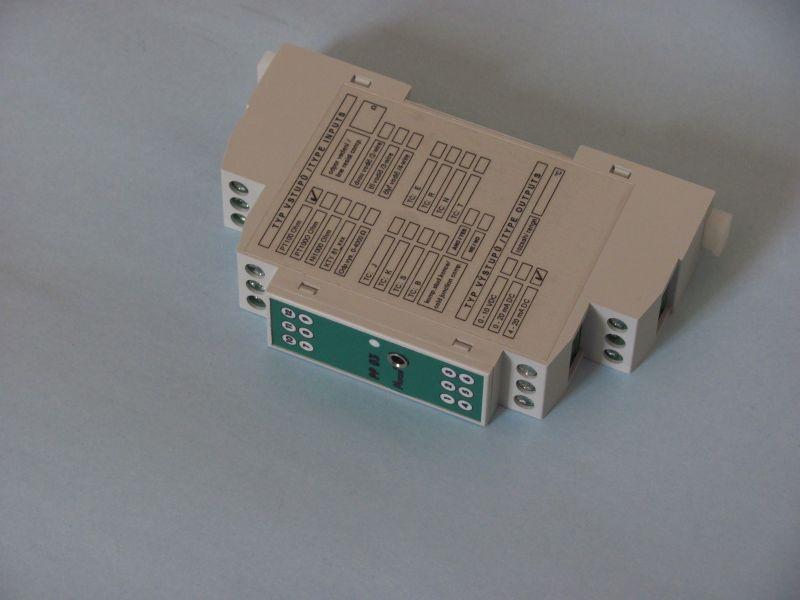

Komunikační SWIzolovaný převodník pro termočlánky a čidla PT, Ni a KTY
J, K, S, B, E, R, N, T | PT100, PT1000 Ohm
| Ni1000 | Ni 891 | KTY81/xxx
Základní technické údaje
| vstup | termočlánek J, K, S, B, E, R, N, T PT 100 Ohm (3180ppm) PT 1000 Ohm (3180ppm) Ni 1000 Ohm (5000ppm , 6180ppm) Ni 891 Ohm KTY 81/xxx (řada 110 až 250) Měření odporu (0 - 4000 Ohm) Termočlánky : linearizace dle ČSN EN 60584-1 Odporové snímače : 2, 3 a 4 vodičové zapojení PT100/1000 : teplotní koeficient 0.00385055 a linearizace dle IEC 751 |
| výstup IZOLOVANÝ |
0 - 20 mA DC 4 - 20 mA DC 0 - 10 V DC |
| filtrace signálu | základní filtrace pro 50 Hz a více ( trvale zapnutá ) více úrovňová filtrace stavitelná v několika stupních polynomický filtr II. řádu |
| kompenzace studeného konce | bez kompenzace interní: vnitřní měření teploty svorek(rozlišení 0,1°C) pevné nastavení teploty (např. kompenzační krabice) : -99 až 999 °C |
| kompenzace pro odpor.snímače | odpor vedení max 47 Ohm na každý vodič způsob připojení 2, 3 nebo 4 vodičově uživatelsky v SW: matematická kompenzace odporu : -9,99 až 99,99 Ohm |
| ovládání | nastavení přístroje je realizováno přes PC a ovládací SW |
| napájení | univerzální 24 V AC/DC ( tolerance -15% / +20% ) galvanicky odděleno |
| příkon | maximálně 2 Watt Přístroj je jištěn vratnou pojistkou |
| rozlišení | analogový vstupy 20 bitů analogový výstup 14 bitů |
| krytí | IP 20 |
| záruka | 36 měsíců + pozáruční servis |
| rozměry | 17,5 x 90 x 60 mm (šířka x výška x hloubka) montáž na DIN lištu |
| doplňujíci informace | možnost hlášení nekorektního vstupního signálu třemi způsoby přiřazení teplotního rozsahu výstupnímu signálu všechna nastavení přístroje jsou uložena v paměti EEPROM |
Rozšíření přístroje
| kabel PU 01 | USB komunikační kabel (délka 1.4 metrů) |
| Nastavovací program NP01_T | verze CZ/EN pro MS Windows® 98/ME/2000/XP/Vista |
Cena přístroje PP 03 je : 1 870 Kč (bez DPH)
|
|
|
